華全電FCU馬達電機介紹

華全電具備馬達電機的軟硬體開發能力，主要研製高端節能的ECM馬達，全稱為三相全弦波極異永磁同步電機，其中開發的FCU(fan coil unit)風機盤管馬達，已廣泛安裝到海內外高端酒店、醫院、實驗室、商場，不僅為客戶提供良好的產品體驗，同時降低了產品電能消耗，受到廣大業主，廠商的歡迎。

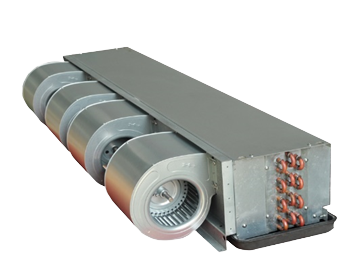

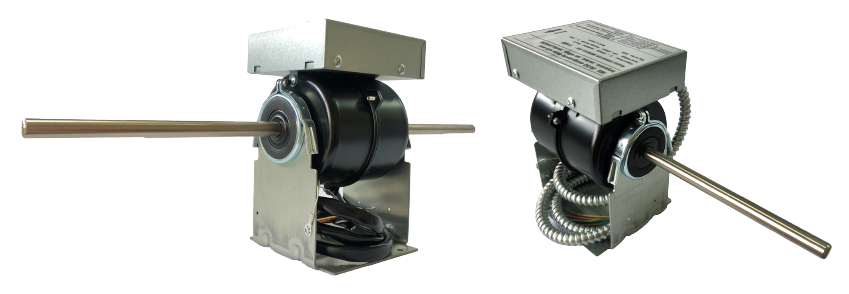

FCU馬達及導入的終端產品風機盤管外觀圖

華全電的FCU馬達完勝其他馬達

本公司開發的FCU馬達為ECM電控換相DC馬達，基本構造為直流無刷BLDC，與傳統的廣泛使用的AC馬達結構有很大差異。DC馬達在效率、噪音、溫升、干擾等方面完勝AC馬達（圖1）。

圖1 華全電ECM馬達與其他馬達特點比較圖

華全電的ECM馬達核心技術

之所以我們的ECM馬達能夠完勝其他類型馬達，其核心的技術在於兩方面：一是我們馬達基本構造為BLDC，二是我們設計驅動板具備世界頂尖水準。BLDC馬達構造和其他類型的馬達最大不一樣在於，永久磁鐵為轉子，繞組線圈為定子，並利用電控進行三組通電換相帶動轉子轉動，不再需要電刷進行換相，避免了電刷作為消耗品，高維護成本，升溫等問題。另外我們設計的ECM馬達具有驅動板對馬達進行調控，驅動板主要有三個功能模組：一、電源轉換功能模組，由於電源一般為AC交流電，該功能模組負責把交流的電源，轉換為可以用於驅動直流馬達的電源；二、驅動模組，該模組主要控制馬達的驅動；三、控制模組，主要負責通過和馬達的交互信息主動調控馬達狀態，確保馬達長期處於高效運轉的狀態。這兩個特點確保我們的ECM馬達不僅高效節能。

圖2、 馬達解析圖以及馬達驅動板的解析圖

華全電的ECM馬達其他優勢

另外，我們的馬達使用全弦波的電控技術，實現真正高效節能，低干擾，低噪音。因此總結來說，華全電FCU使用的ECM馬達不僅高效還有以下多方面的特點：

l  大幅節能-高效率、高功率因數。（IE4等級）

l   低電流諧波、低工作溫升、低電磁干擾。

l   低漏電壓/低漏電流。

l   柔性啟動、 低噪音、低震動。

l   人工智慧型無感測偵測與控制。

l   可應用傳統控制，汰舊換新替代性強。

l   內置驅動器、完整驅動/電動機保護裝置。

l   符合IEC60034、CNS14400、符合RoHs2

華全電的FCU馬達有第三方實測數據

    我們自己說節能還不算數，這是我們ECM馬達安裝使用的兩個案例，一個是在第一銀行的某分行、另一個是台北某醫院，第三方提供的測量數據對比。我們可以清楚看到在第一銀行無論是哪一個轉速，節能率都超過50%，尤其是在高速運轉的時候，消耗瓦數由原來的1546W下降到598W,節能率超過61.3%。這個節能率是非常可觀的，長期使用，節省下來的電費不僅一年之內可以抵消馬達本身的成本，並且在接下來的每一年都能節省幾十萬的電費，這還沒有算上降低維修費用等的花費。

    另外台北某醫院也在安裝了我們的FCU電機之後，有明顯的節能效果，其中在中速的情況下瓦數由原來的92.4W降到僅有23.9W，節能效果直接降到74%，這樣可觀的節能率不僅能幫業主省下一筆電費，也能幫助醫院申請節能標章，助攻醫院評級評等，使醫院不僅是救死扶傷，也能成為節能典範。

圖3、 第一銀行某分行、台北某醫院實測節能報告

華全電的FCU馬達有台灣綠基會的實測報告

    另外我們的節能FCU馬達，也經過了台灣綠基會實測，結果也是很驚喜。原本的業主使用的馬達是一個國際知名品牌的馬達，換成我們的120W三速的ECM馬達，節能率竟然高達70.6%。具體使用的馬達外觀及標籤如下：

圖4、 馬達標籤及外觀圖片

在綠基會的報告中，我們看到他們使用的電力計為Hioki3169-20，到實地架設儀器進行測量，這邊要注意的是他們不是拆機測量哦，拆機測量會有誤差，而實地將儀器和馬達裝在風機上，進行測量，比較能真實反應用電狀況，真實反應節能效率。結果令我們振奮，分別測量了改善前低中高轉速對應的功率，以及改善後的低中高轉速，發現低中高轉速下效率提升71%，64%，59%.

圖5、 第三方ESCO能源管理公司現場架設儀器

表1. 綠基會實測改善前和改善後的數據對比

華全電的FCU馬達工程實績

華全電的FCU馬達已被廣泛安裝在國內外許多場所，其中包括香港/澳門五星酒店及公共設施、日月潭五星酒店、台北天母知名醫院、北投知名醫院、桃園知名醫院、高雄知名語文學院、台鐵、台南知名包材製造廠。受到廣泛好評。

圖6、 華全電DC馬達與傳統AC馬達對比節能分析報告

分析結論

1.節能部分：

針對高使用時數與高使用率的商業大樓、醫院或飯店計算，200台送風機搭配HQE ECM，以每日使用16小時並運轉365天計算，每年可節省 1865.15元 * 200台 = 373,030元。

2.溫升部分：

運轉30分鐘過後 (馬達溫度達到熱平衡)，AC Motor以達到人體無法觸摸的溫度 (50℃以上)，而HQE ECM則是人體可觸碰溫度(37℃以下)；高溫升的馬達會顯著地降低送風機的冷房效果。
