華全電和委託者在第三方節能績效與驗證辦公室的報告書

標的物 : 改善前後馬達功率

報告書內如摘要如下:

一. 標的物概述
1.改善前
    馬達資訊 : TRANE TROC-800H
    規格 : 4P、220V、60W、60Hz

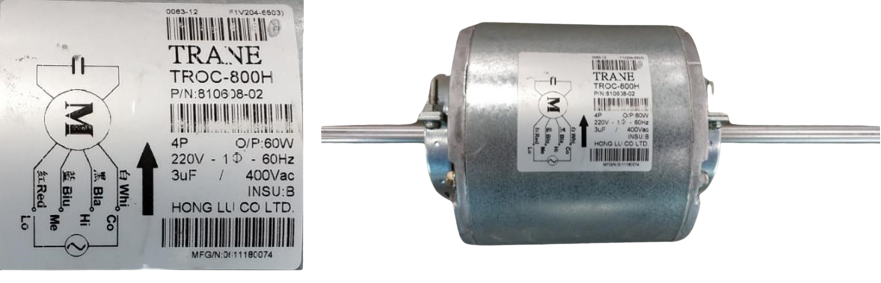

    規格照片 :



2.改善後
    產品名稱 : 送風機用永磁同步電動機
    產品型號 : F0940120-500D012-105
    額定輸入 : 100~2440V 50/60 Hz
    額定功率 : 120W
    轉速範圍 : 300~1,200 RPM
    製造地 : 台灣
    製造商 : 華全電股份有限公司
    規格 : 4P、220V、60W、60Hz

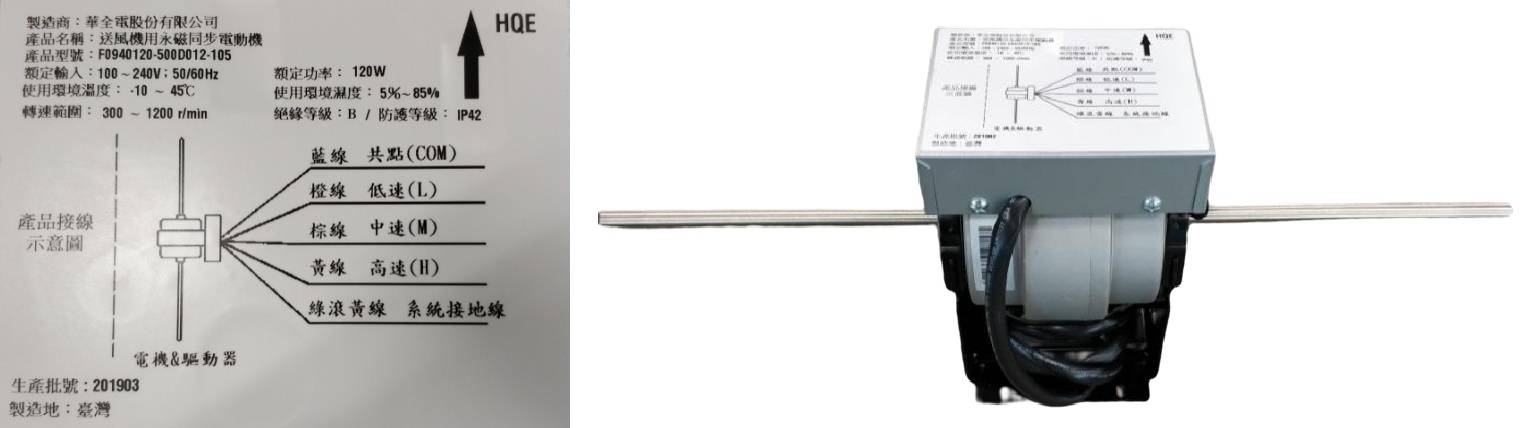

    規格照片 :

二. 量測過程與結果
1.量測方式 :
    改善前後馬達均裝設於相同送風機裝置機構上,並採用相同葉輪送風
    以調整高速、中速、低速進行實際耗電功率比較。

2.量測儀器 :

    本次量測使用 Hioki 3169-20 電力計,儀器相關規格如下說明 :


    (1) 接線方式 : 單相二線、單相三線、三相三線、三相四線、(50/60Hz)
    (2) 測量項目 : 電壓、電流、有效、無效、視在功率、無效電能、功率因數、頻率、諧波
    (3) 基本準度 : ±0.2% rdg. ±0.1% f.s + 勾表 Sensor精度 (有效功率 45~66Hz)
    (4) 電壓準度 : ±0.2% rdg. ±0.1% f.s
    (5) 電流準度 : ±0.2% rdg. ±0.1% f.s

三. 架設儀器 :
    於送風裝置機構之輸入電源端,量測輸入電壓、電油、功率因數、功率等參數。架構情況如下圖 :

四. 量測數值 :

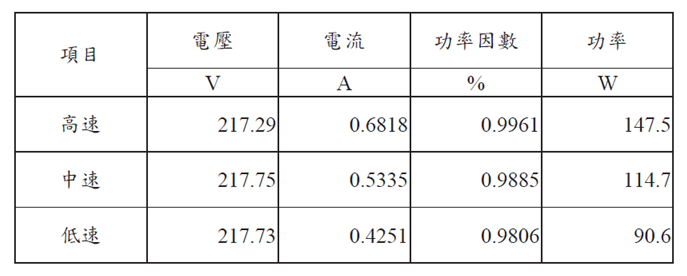

    (1) 改善前

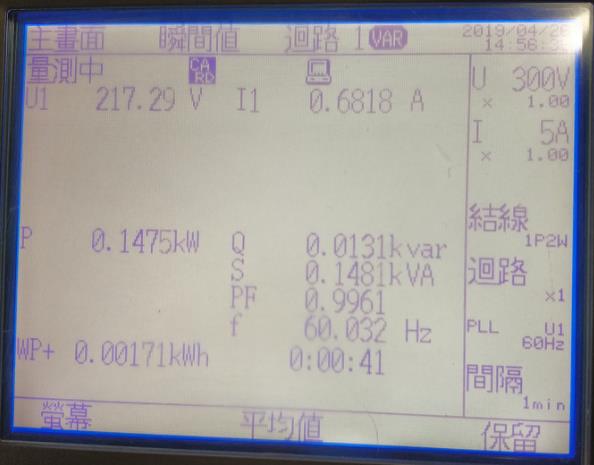

    高速量測數值:

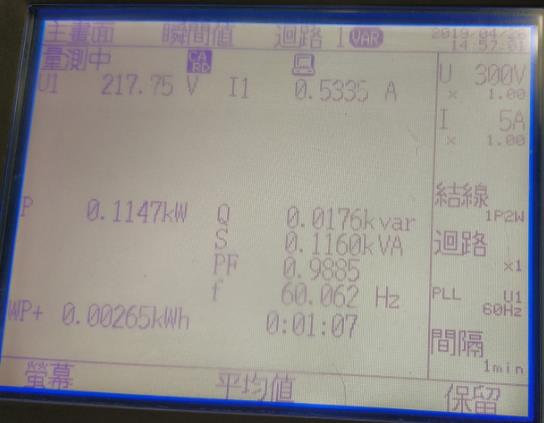

    中速量測數值:

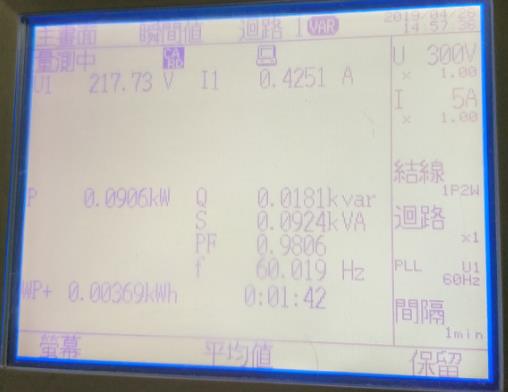

    低速量測數值 :

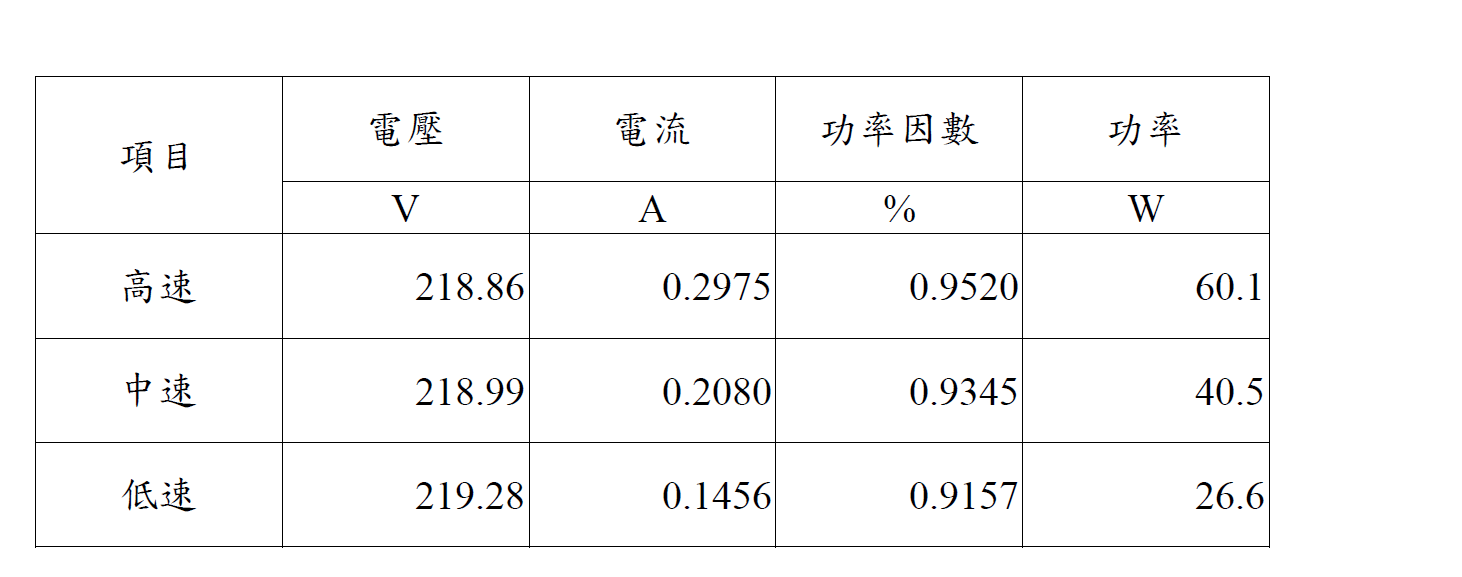

    (2)改善後

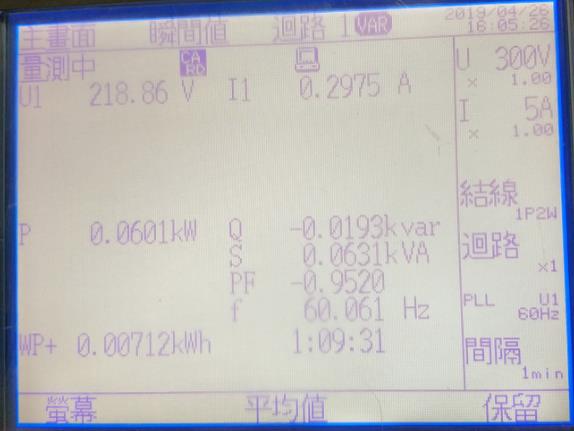

    高速量測數值:



    中速量測數值:

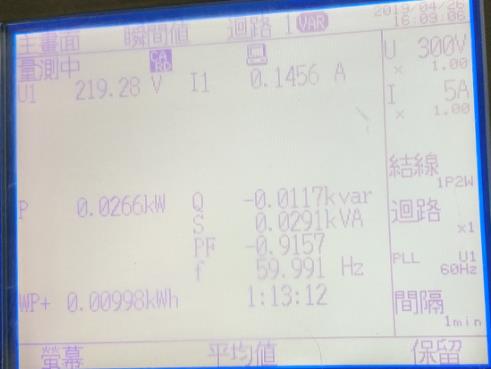

    低速量測數值:

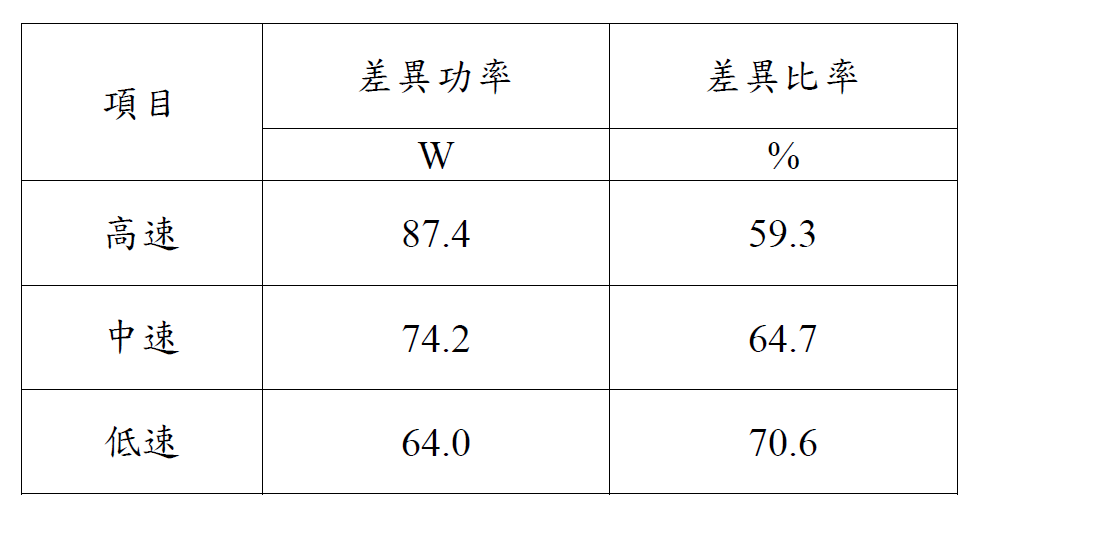

    (3)改善前後差異比率

以上節錄。
